單面焊接多少倍d
在鋼筋焊接中，單面焊接的長度通常是鋼筋直徑的倍數(shù)。對于HPB300牌號的鋼筋，在搭接焊時，單面焊的長度不應(yīng)小于8倍的鋼筋直徑（d），而雙面焊不應(yīng)小于4倍的鋼筋直徑（d）。對于HRB335、HRBF335、HRB400、HRBF400、HRB500、HRBF500、RRB400W等牌號的鋼筋，在搭接焊時，單面焊的長度不應(yīng)小于10倍的鋼筋直徑（d），雙面焊不應(yīng)小于5倍的鋼筋直徑（d）。
還有資料提到，單面焊的焊縫長度通常為10倍的鋼筋直徑（d），例如兩個直徑為25毫米的鋼筋搭接，焊縫長度應(yīng)達到25厘米或以上。焊縫的最小厚度應(yīng)為0.05d，焊縫寬度最小為0.1d，以滿足焊接要求。
這些數(shù)據(jù)可能會因此在實際應(yīng)用中應(yīng)參考當(dāng)?shù)氐慕ㄖ?guī)范和標(biāo)準(zhǔn)。
雙面焊接5d,單面焊接10d
在鋼筋焊接中，"5d"和"10d"是指定的焊接長度標(biāo)準(zhǔn)，其中"d"代表鋼筋的直徑。具體來說，"5d"通常指的是雙面焊接時的焊縫長度，而"10d"指的是單面焊接時的焊縫長度。這些標(biāo)準(zhǔn)是為了確保焊接接頭的強度和質(zhì)量，以滿足結(jié)構(gòu)設(shè)計的要求。
當(dāng)采用雙面焊時，焊縫長度不應(yīng)小于5倍的鋼筋直徑（5d），而當(dāng)采用單面焊時，焊縫長度則不應(yīng)小于10倍的鋼筋直徑（10d）。這些規(guī)定是為了確保焊接接頭能夠達到足夠的抗拉強度。
例如，如果鋼筋的直徑是20毫米，那么雙面焊接時的焊縫長度應(yīng)不小于5d，即100毫米，而單面焊接時的焊縫長度應(yīng)不小于10d，即200毫米。這樣的規(guī)定有助于確保焊接接頭的穩(wěn)定性和承載能力。

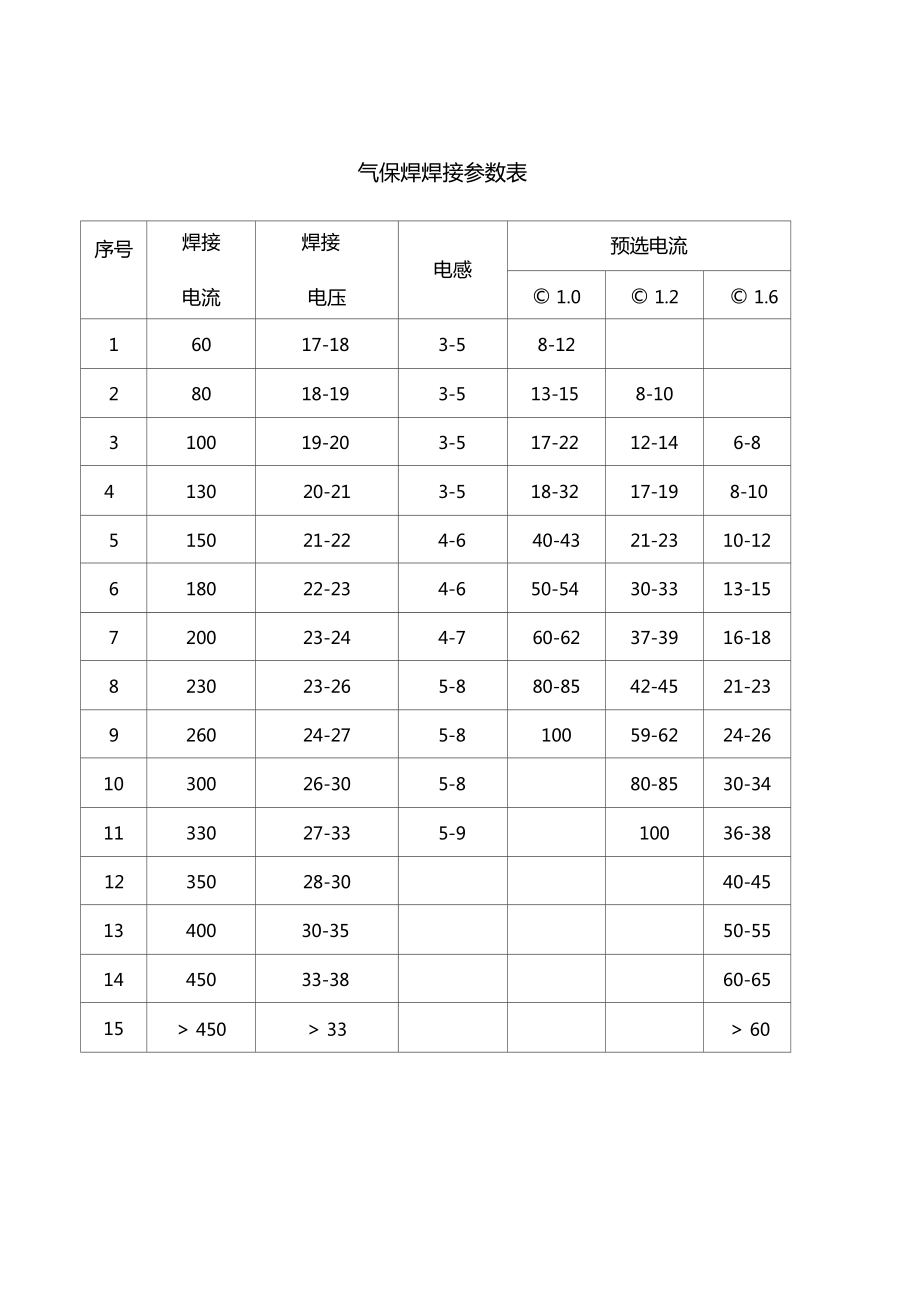

單面焊雙面成形焊接技術(shù)
單面焊雙面成形焊接技術(shù)是一種在焊接過程中，只在焊件的一面進行焊接操作，而能在焊件的另一面也形成焊縫的技術(shù)。這種技術(shù)廣泛應(yīng)用于壓力容器、重要筒倉類、鍋爐焊接等領(lǐng)域，要求焊工具備較高的操作技能。
技術(shù)原理
單面焊雙面成形技術(shù)通常分為斷弧焊法和連弧焊法兩種：
1. 斷弧焊法：通過控制電弧的燃燒和滅弧的時間以及運條動作來控制熔池形狀、熔池溫度以及熔池中液態(tài)金屬厚度的一種技術(shù)。斷弧焊法的背面成形機理主要是靠電弧的穿透力和熔池的表面張力及電磁收縮力。
2. 連弧焊法：在焊接過程中電弧連續(xù)燃燒，不熄滅，采取較小的坡口鈍邊間隙，選用較小的焊接電流，始終保持短弧連續(xù)施焊的一種技術(shù)。
操作要領(lǐng)
1. 引弧：應(yīng)在焊縫中進行，要求引弧準(zhǔn)確，避免“粘住”和“拉熄”現(xiàn)象。
2. 焊條運動：焊條在空間三個方向上均有運動，包括向熔池方向遞進、橫向運動以及更換焊條要快，接頭應(yīng)準(zhǔn)。
3. 區(qū)分熔渣和鐵液：看清焊縫邊緣及熔合情況，避免焊接盲目性。
4. 調(diào)節(jié)電流：準(zhǔn)確調(diào)節(jié)電流，尤其是立、橫、仰位置焊接，對于獲得良好的焊接內(nèi)在質(zhì)量和美觀的焊縫成形至關(guān)重要。
5. 克服重力影響：通過調(diào)整焊條角度和電弧位置來克服重力對焊縫成形的不利影響。
應(yīng)用
單面焊雙面成形技術(shù)在電子制造業(yè)中也非常重要，尤其是在印刷電路板(PCB)的焊接中。這種技術(shù)可以在單面焊接所有元件后，將PCB翻轉(zhuǎn)，在另一面進行剩余元件的焊接。
優(yōu)點
1. 提高生產(chǎn)率：縮短焊接時間，提高工作效率。
2. 減少成本：節(jié)約焊絲、焊劑等輔助材料。
3. 減輕勞動強度：工藝操作簡單，容易掌握。
4. 保證質(zhì)量：通過合適的工藝控制和材料選擇來保證焊接的強度和連接性。
注意事項
- 焊前準(zhǔn)備包括選擇合適的板厚、清理試板、裝配與定位焊。
- 焊接操作時要注意打底層的焊接、焊條角度、接頭以及填充層和蓋面層的焊接。
- 常見缺陷包括氣孔、未焊透、未熔合、焊瘤等，需要通過適當(dāng)?shù)暮附訁?shù)和技術(shù)來避免這些缺陷。
這種技術(shù)要求焊工具備高度的技巧和經(jīng)驗，以確保焊縫的質(zhì)量滿足要求。
微信掃一掃打賞
